【支持卡片】: | mifare one(M1)、S50、S70、NTAG2xx系列、复旦F08、I-CODE-X等类型标签;同时,还可以支持对二代身份证证、城市一卡通、银行卡的识别 |
【电压范围】: | 3.3V~5.0V |
【支持协议】: | ISO15693、ISO14443-A、ISO14443-B、ISO18092 |
【工作电流】: | 自动寻卡电流:30mA |
【工作温度】: | -20~85℃ |
【通信接口】: | UART,1.25mm*4接口 |
【波 特 率】: | 115200bps |
【模块尺寸】: | 天线分体模块:28.6×19.1 x4.7 mm |
【读卡距离】: | 20mm~150mm(视标签与天线而定) |
【辅助输出】: | 具有 1 个辅助输出(需接排针) |
【看 门 狗】 : | 内置硬件看门狗,杜绝死机 |

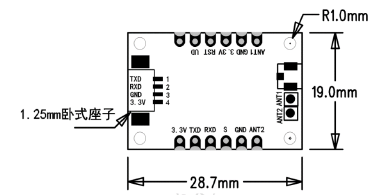

ZK25模块引脚说明
1.25mm卧式座子型号: HX12501-4AWB |
天线接线座子型号:KH-IPEX-K501-29 |
引脚号 | 功能 | 说明 |
ANT1 | NFC_TX1 | 天线接口1 |
GND | GND | 电源地 |
3.3V | VCC | 电源正3.3V |
RST | RST | 模块复位(固件升级) |
UP | UPDATE | (固件升级) |
UP | UPDATE | (固件升级) |
3.3V | VCC | 电源正3.3V |
TXD | UART_TXD | 模块UART发送脚 |
RXD | UART_RXD | 模块UART接收脚 |
S | STATUS | 当前卡片状态(是否寻到卡片),高电平有效,脉冲输出 |
GND | GND | 电源地 |
ANT2 | NFC_TX2 | 天线接口2 |
说明:模块升级需要用到RST、UP、UP引脚,如果允许尽可能引出 |
